История семейства электропоездов ЭС1, ЭС2 "Ласточка"

Олимпийские игры в Сочи-2014

4 июля 2007 года в Гватемале состоялось заседание Международного Олимпийского Комитета (МОК), на котором была определена столица Олимпийских и Паралимпийских зимних игр 2014 года. Из нескольких претендентов МОК выбрал Сочи. Буквально на следующий день железнодорожники приступили к решению транспортных проблем города-курорта.

Главная сложность проекта заключалась в сроках и необходимости ежедневной доставки большого количества участников игр и зрителей в район Красной поляны, находящейся в горах на расстоянии около 45 км от центра Сочи, где предполагалось проведение основных спортивных мероприятий. В заявке национального олимпийского комитета России предварительно были определены параметры транспортной системы с провозной способностью до 30000 пассажиров в часы пик, что соизмеримо с объемами перевозок Московского метрополитена. В дополнение к имеющейся автодороге предстояло построить скоростную автомобильную дорогу и железнодорожную ветку.

После детальной проработки проекта и проведенных расчетов пассажиропотоков требования к провозной способности по согласованию с МОК были снижены до 7000 пассажиров в час. Рассматривались несколько альтернативных вариантов организации перевозок:

- вариант строительства участка железной дороги колеи 1520 мм на электрической тяге;

- вариант строительства транспортной системы типа Трансрапид на магнитном подвесе;

- вариант строительства транспортной системы типа "Легкая железная дорога".

Правительственная комиссия, рассмотрев и оценив варианты, выбрала традиционное решение, предусматривающее строительство совмещенной автомобильно-железнодорожной трассы Адлер – Альпика-Сервис, железнодорожного участка Адлер – Олимпийский парк и организацию железнодорожного сообщения от центра Сочи до аэропорта Адлер.

Никогда ранее перед проектировщиками и строителями РЖД такая сложная задача не ставилась. На всем участке от Адлера до станции Альпика-Сервис длиной 42 км, общая протяженность более чем тридцати мостов составляет около 16 км, шести тоннельных комплексов – около 13 км. Длина отдельных мостов превышает 2 км, все мосты расположены в условиях сложного профиля, уклоны на сооружениях достигают 40‰, радиусы кривых – менее 1,2 км, радиусы кривых на переходных участках – до 600 м. Весь участок расположен на очень тяжелом профиле, средний уклон всей трассы составляет около 15‰. В этих условиях использование типовых пролетных строений мостов и конструкций искусственных сооружений практически невозможно, все разрабатывалось заново.

Кроме того, проект предусматривает модернизацию существующей железнодорожной линии вдоль побережья Черного моря, всех искусственных сооружений, а также строительство вторых путей, новых вокзальных комплексов и нового депо для электропоездов.

Учитывая сложные географические условия, было принято решение электрифицировать вновь строящиеся линии по системе переменного тока 25 кВ со строительством двух тяговых подстанций.

По условиям МОК во избежание транспортных проблем во время проведения олимпиады все железнодорожные сооружения должны быть запущены в эксплуатацию в 2013 году, т.е. задолго до начала игр. У проектировщиков и строителей было немногим более 5 лет на реализацию проекта.

Для столь грандиозной транспортной системы естественно предусматривалось приобретение новых современных высокопроизводительных двухсистемных электропоездов, которые бы отвечали высоким требованиям, были удобны для пассажиров, экономичны, а также выгодно отличались внешним и внутренним дизайном и подчеркивали инновационность и динамичность развития транспортной отрасли России.

Проведение работ по сочинскому проекту обеспечивается целевым бюджетным финансированием в размере 41,5 млрд. руб. В феврале 2010 года ОАО РЖД и Оргкомитет "Сочи 2014" подписали договор о партнерстве, по которому Российские железные дороги получили статус Генерального партнера Игр 2014 года в городе Сочи. В Сочи впервые в России будут проводиться Паралимпийские игры, спортивные соревнования для людей с инвалидностью, к этому мероприятию ведется подготовка всей транспортной среды: вокзалов, пассажирских платформ и подвижного состава.

Благодаря новым маршрутам по железной дороге добраться из Олимпийского парка до Красной Поляны можно будет менее чем за 30 минут. Движение поездов на направлениях Адлер – Красная Поляна и Адлер – Аэропорт "Сочи" будет осуществляться каждые 15 минут. Во время проведения Олимпийских игр на вокзале Адлера поезда дальнего следования будут прибывать и отправляться с 10-минутными интервалами.

Объемы строительных работ для подготовки Олимпиады-2014.
Источник: Инфографика РИА Новости, 2010 г.

Предпроектная проработка вариантов

Технические требования к электропоездам с максимальной скоростью в эксплуатации до 160 км/ч для транспортного обслуживания пассажиров в период проведения Олимпийских и Паралимпийских игр "Сочи–2014" были утверждены 25 июня 2008 года. Подготовке требований предшествовали исследования и расчеты, которые позволили определить основные параметры подвижного состава.

В конце ноября 2008 года ОАО РЖД объявило международный тендер на поставку 54 электропоездов. К установленному конкурсной документацией сроку 20 января 2009 года были получены предложения от компаний Siemens и Bombardier. К сожалению, ни одна из российских компаний, несмотря на неоднократные приглашения со стороны РЖД, не приняла участие в тендере.

Между тем полученные предложения и Siemens и Bombardier в полном объеме предъявляемым требованиям не отвечали. После детальной оценки победителем была объявлена компания Bombardier, которая предложила вариант электропоезда на базе концепции Spacium 3.06. Французский вариант электропоезда для региона Иль-де-Франс был представлен 7 февраля 2009 года на заводе в Крепене на севере Франции.

С февраля по май 2009 года французские специалисты совместно с российскими коллегами работали над Техническим заданием и готовили к подписанию контракт. Однако, стороны не пришли к согласию по некоторым ключевым параметрам сделки, для разрешения споров привлекались международные экспертные организации. По итогам этой работы результаты тендера были отменены.

30 июля 2009 года РЖД и компания Siemens подписали протокол о намерениях по поставке и обслуживанию пригородных электропоездов для сочинского проекта. Техническое задание было разработано российскими и германскими специалистами и утверждено 30 октября 2009 года. Все технические вопросы удалось решить в столь сжатые сроки только благодаря тому, что со стороны Siemens была подключена команда специалистов, работавшая ранее в проекте Сапсан, и потому знающая особенности технических требований и технического регулирования в России.

Контракт на разработку и поставку 38 электропоездов был подписан 17 декабря 2009 года. Компания Siemens предложила принять за основу проекта свою серийную платформу Desiro ML для пригородных пассажирских перевозок, ее адаптированный вариант получил обозначение Desiro RUS. Контрактом предусмотрено в срок до начала 2012 года разработать конструкцию и изготовить на заводе в Крефельде (Германия) первые электропоезда для проведения испытаний. Поставка всей партии должна быть осуществлена в течение 2012-2013 годов. Эксплуатация первых электропоездов должна начаться в начале 2013 года.

При подготовке контракта с компанией Siemens обсуждался также вопрос локализации производства электропоездов на российских предприятиях, однако, учитывая крайне сжатые сроки разработки и поставки, была достигнута договоренность по использованию в конструкции первой партии только некоторых комплектующих российского производства.

Предполагалось, что в 2014 году электропоезда будут обеспечивать транспортное обслуживание пассажиров во время проведения зимних Олимпийских и Паралимпийских игр в Сочи. После ее окончания большая часть поездов продолжит работу на Северо-Кавказской дороге, а остальные будут направлены в Москву на участки обращения электропоездов "Аэроэкспресс". Опробование электропоездов в условиях эксплуатации до Олимпийских игр предполагается во время проведения Универсиады-2013 в Казани.

В Берлине 21 сентября 2010 года в рамках Международной выставки Innotrans-2010 был подписан дополнительный контракт на поставку 16 электропоездов этой же модели, который уже предусматривал локализацию их производства в России (до 80% к 2017 году). Таким образом, в целом проект предусматривает производство 54 электропоездов. Общий бюджет проекта — около 600 млн. евро.

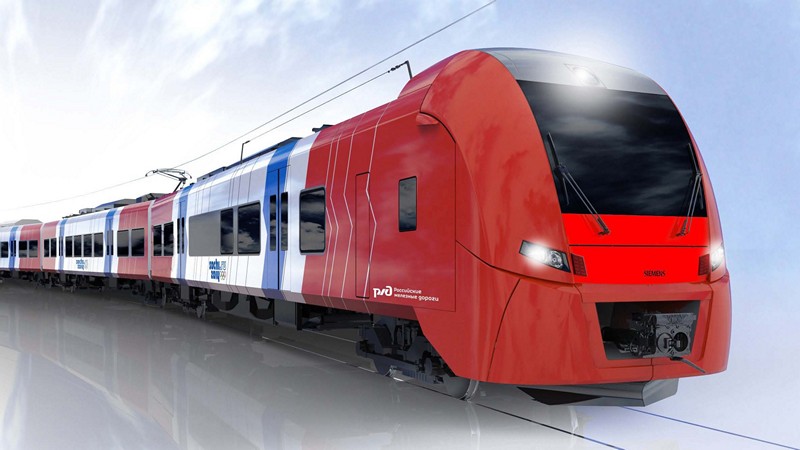

Вариант дизайна электропоезда Один из первых вариантов "Олимпийского" дизайна электропоезда Ласточка.
Источник: пресс-релиз ОАО РЖД, Сименс. 2010 г.

Проектирование и изготовление

В мае 2010 года по предложению В.И. Якунина было принято решение о коммерческом наименовании нового электропоезда, в продолжение "птичьей" темы электропоезд назвали "Ласточкой". Однако, несмотря на новое название и имеющиеся предложения от дизайнеров, РЖД настояло на неизменности корпоративной раскраски во внешнем дизайне электропоезда.

Развитие проекта осуществлялось спортивными темпами, уже 2 июня 2010 года был полностью согласован Эскизный проект, началось рабочее проектирование.

30 июля 2010 года на специализированном предприятии в г. Кассель (Германия) российским специалистам был представлен полномасштабный макет головного вагона электропоезда, схему его раскраски по новым решениям РЖД изменить не успели. В дальнейшем макет был направлен в Россию, где в течение 3 месяцев демонстрировался в одном из залов Казанского вокзала Москвы. Опираясь на отзывы потенциальных пассажиров, в проект электропоезда были внесены некоторые изменения.

Презентация полномасштабного макета головного вагона электропоезда Desiro Rus на предприятии в Касселе (Германия).
Фото: Олег Назаров, 2010 г.

Одна из главных целей макетирования была связана с применением на электропоезде крэш-систем, т.е. специальных сминаемых элементов в головной части, позволяющих в случае столкновения погасить энергию удара, снижая тем самым вероятность травмирования пассажиров. Вписывание крэш-систем в конструкцию привело к существенному удлинению кабины, изменению геометрических размеров и условий видимости для машинистов. Головная часть электропоезда выглядит из-за этого более массивной. Специалисты институтов и РЖД на натурном макете изучали все аспекты новых решений и их влияние на безопасность, в результате были сформулированы предложения по корректировке конструкции, намечены основные положения по изменению нормативных документов.

Производство электропоездов было торжественно запущено на заводе в Крефельде 6 апреля 2011 года символическим нажатием на кнопку в цехе сварки кузовов. Кузов первого головного вагона электропоезда был изготовлен 22 сентября 2011 года и передан в сборочный цех для монтажа оборудования. Технология производства электропоездов Ласточка предусматривает еженедельный выпуск 2 вагонов. В январе 2012 года в Крефельде первый полностью собранный электропоезд, получивший обозначение ЭС1 был представлен российским специалистам.

Организация доставки поездов в Россию также требовала нестандартных решений. Значительные размеры кузовов не позволяли везти их ни по автомобильным, ни по железным дорогам. Логистика перевозки этих «гигантов на рельсах» предусматривала вначале речной маршрут до Амстердама на теплоходе «Sento», а затем морской путь через порты Засниц и Усть-Луга, откуда поезд уже по железной дороге перевозился в депо Металлострой. На направлении Амстердам – Засниц перевозка осуществляется грузовыми судами дедвейтом 6-6,4 тыс. тонн. В Заснице кузова вагонов впервые устанавливаются на родные тележки колеи 1520 мм, и вагоны сцепляются в состав поезда. На последнем морском отрезке между Засницем и Усть-Лугой поезда перевозятся паромом "Санкт-Петербург", который недавно перешел в собственность РЖД. Общая протяженность пути от завода в Крефельде до Санкт-Петербурга составляет около 2700 км, а время в пути – около 4 недель. Два вагона электропоезда ЭС1-004 на барже по каналам и Дунаю были направлены в Вену для проведения испытаний в климатической камере Арсенал.

Первая Ласточка прибыла в депо Металлострой 5 марта, где сразу же начались пуско-наладочные работы. После стационарной наладки систем 26-27 апреля состоялась официальная презентация электропоезда на Рижском вокзале в Москве, и уже 28 апреля 2012 года электропоезд ЭС1-001 был перевезен в холодном состоянии на экспериментальное кольцо ВНИИЖТ в Щербинке для ходовой наладки оборудования и проведения испытаний.

Погрузка вагонов первого электропоезда на паром в Крефельде.
Источник: DB Schenker, 2012 г.

Локализация производства

В Берлине 21 сентября 2010 года в рамках Международной выставки Innotrans-2010 был подписан дополнительный контракт на поставку 16 электропоездов Ласточка. В соответствии с контрактом компания Siemens взяла обязательство организовать производство электропоездов в России, при этом не менее 80% комплектующих и сборка электропоезда должны производиться на наших предприятиях.

Специалисты Siemens в течение нескольких месяцев провели аудит на десятках российских предприятий машиностроения. В результате сборку электропоездов решено проводить на созданном ранее совместном предприятии компаний Siemens и Синара – Уральские локомотивы, расположенное в г. Верхняя Пышма недалеко от Екатеринбурга, были определены площадки в различных городах для организации производства основных комплектующих.

Соглашение о локализации производства электропоездов Ласточка компании РЖД, Синара и Siemens подписали в лице своих руководителей в Сочи 18 июня 2011 года. А уже 7 сентября 2011 года был подписан контракт на поставку электропоездов Ласточка российского изготовления, который предусматривает поставку 1200 вагонов различных модификаций.

Для разработки конструкции российских электропоездов и организации их производства было создано совместное предприятие "Технологии поездов". В январе 2012 года на территории завода Уральские локомотивы началось строительство новых цехов.

На первом этапе за базу локализации принята модификация электропоезда Ласточка для городских сообщений, которая получила обозначение ЭС2. Совместный инженерный центр в Верхней Пышме приступил к проектированию в начале 2012 года. В апреле специалисты РЖД уже рассматривали эскизный проект нового электропоезда.
